1.组态WinCCRTAdvanced

2.设置属性

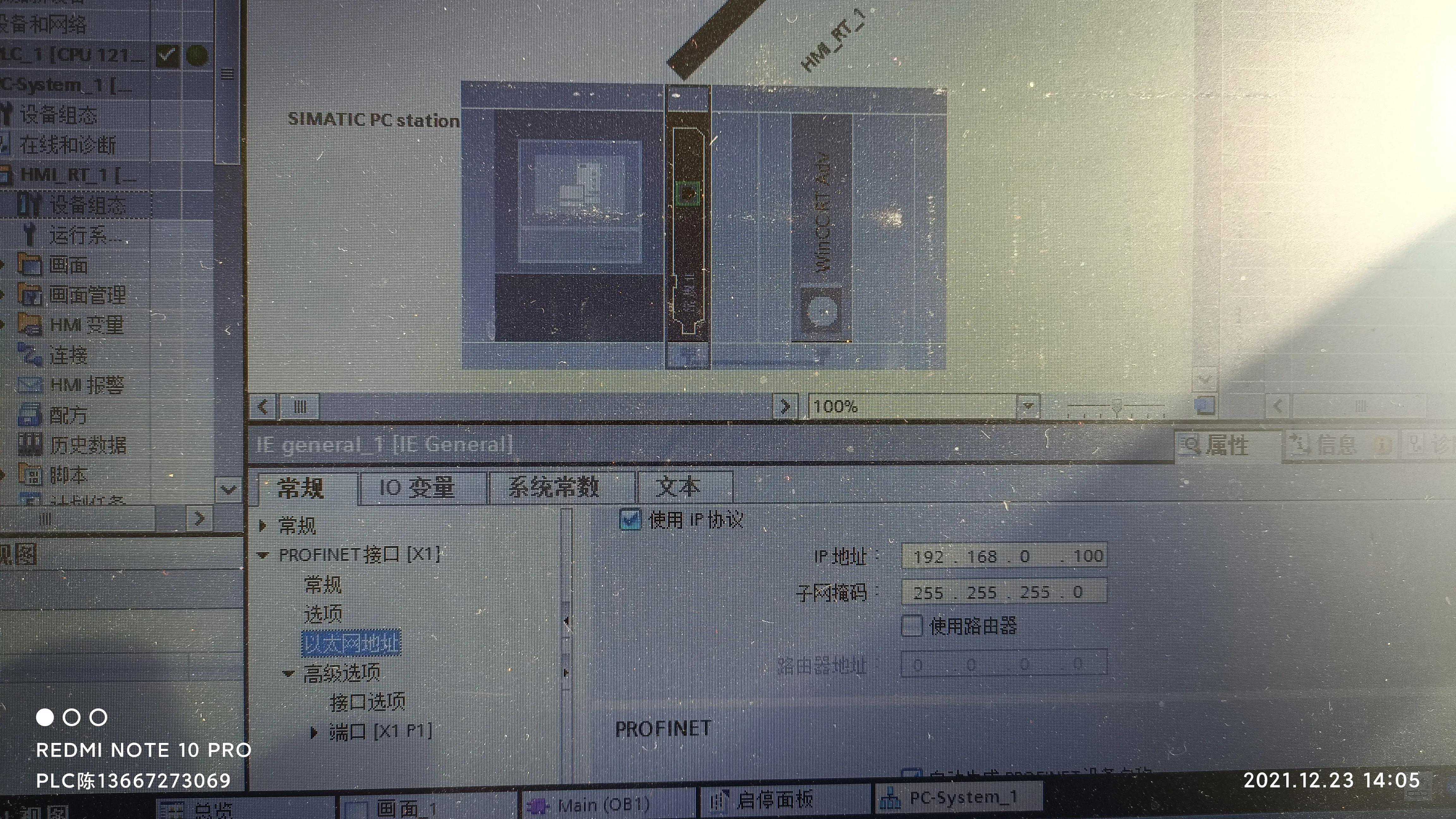

点中IEGeneral-属性-以太网地址-IP协议，设置IP地址与电脑地址相同。

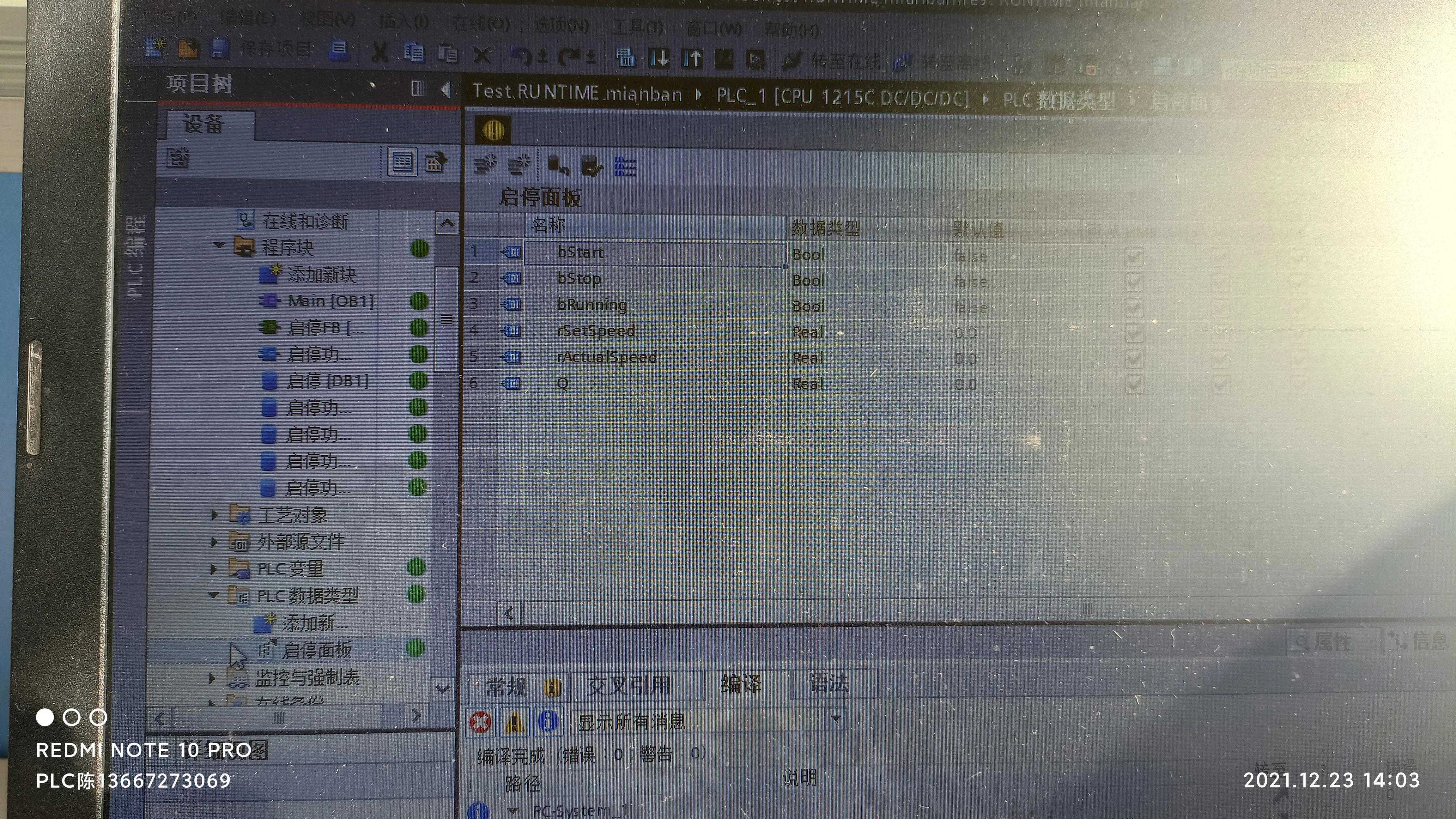

3.建立PLC部分，省略。

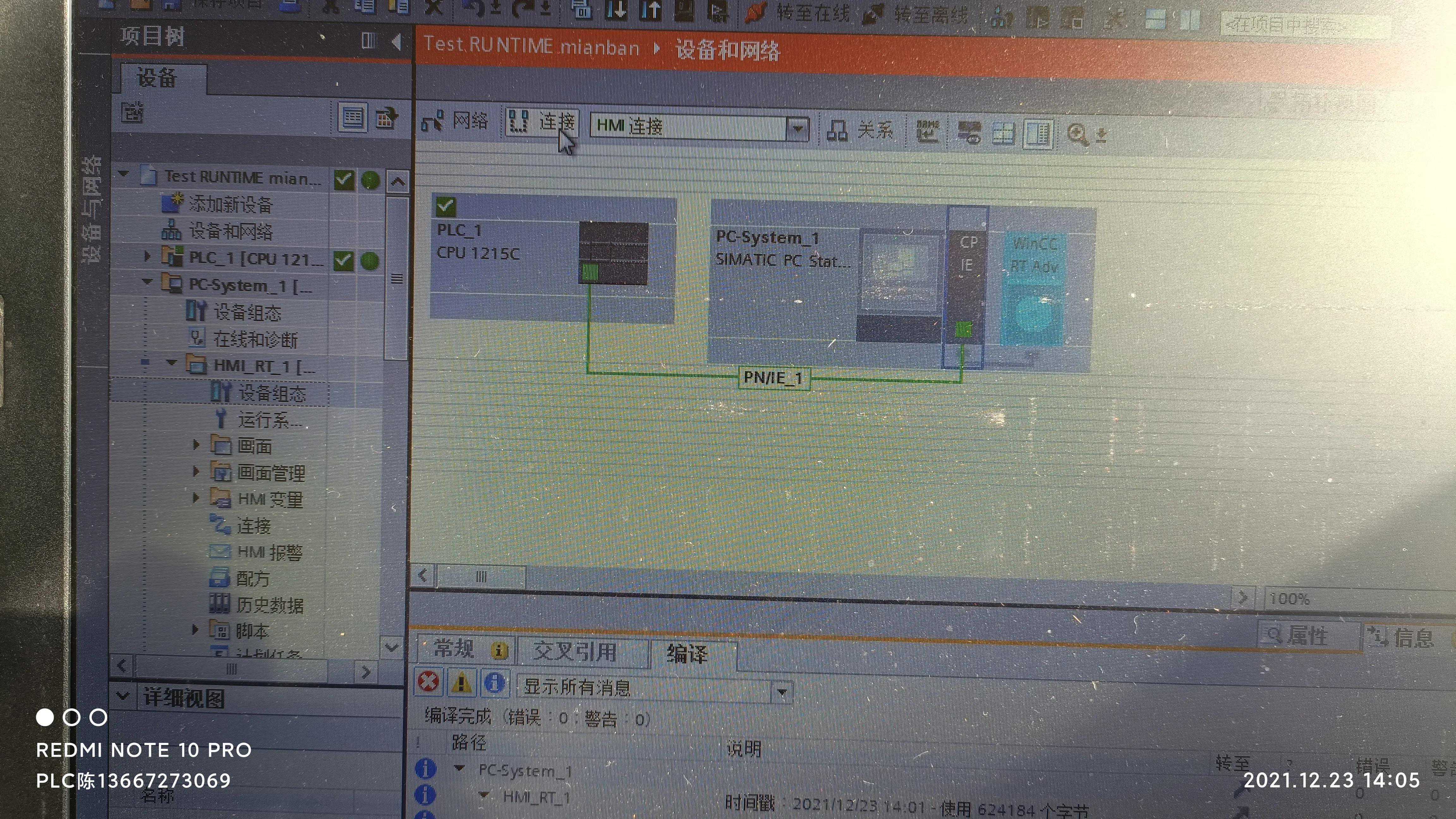

4.建立连接

选中设备组态-网络视图-连接-选择HMI,则建立连接，在屏软件连接下建立了连接。

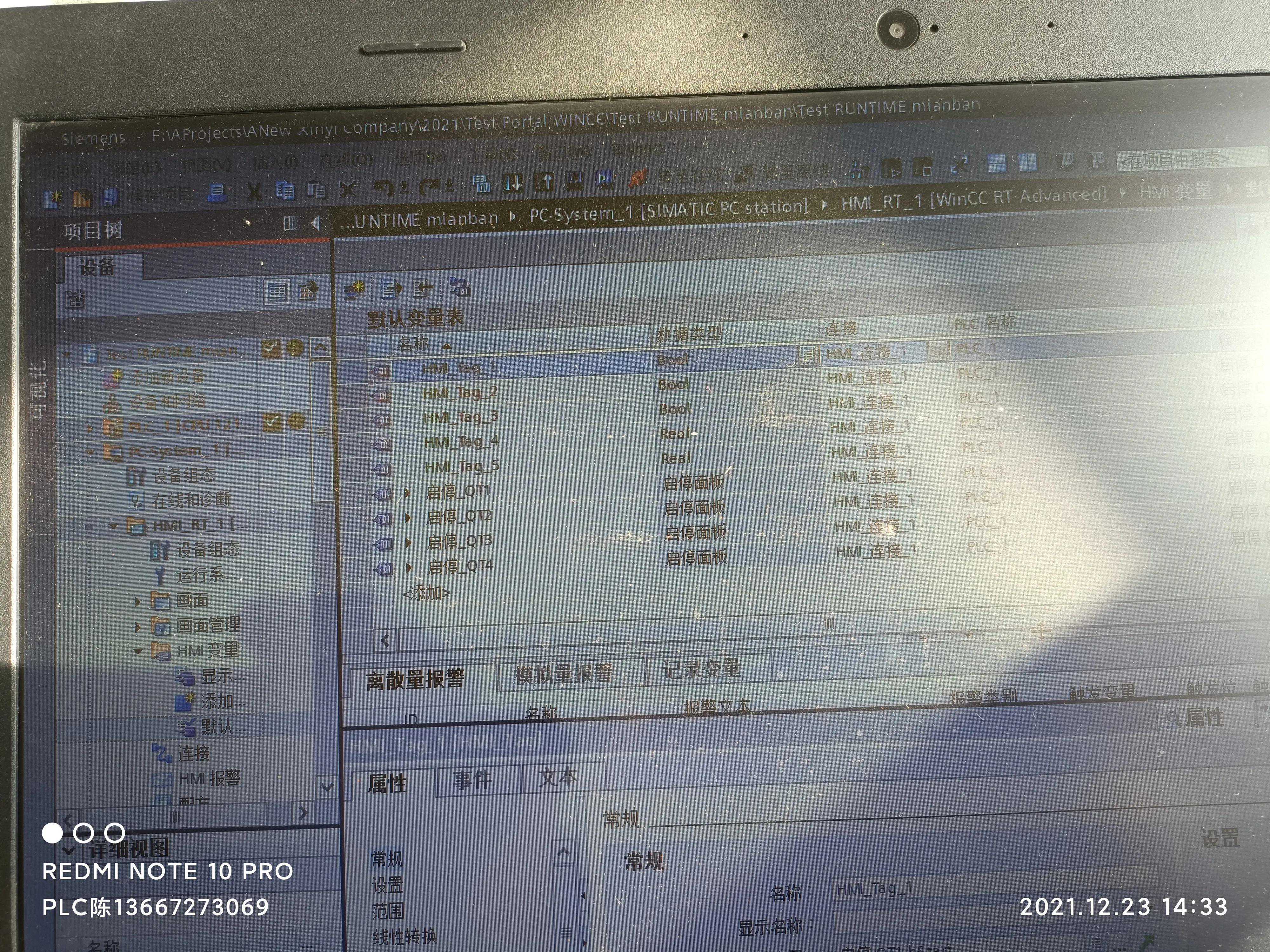

5.组态变量

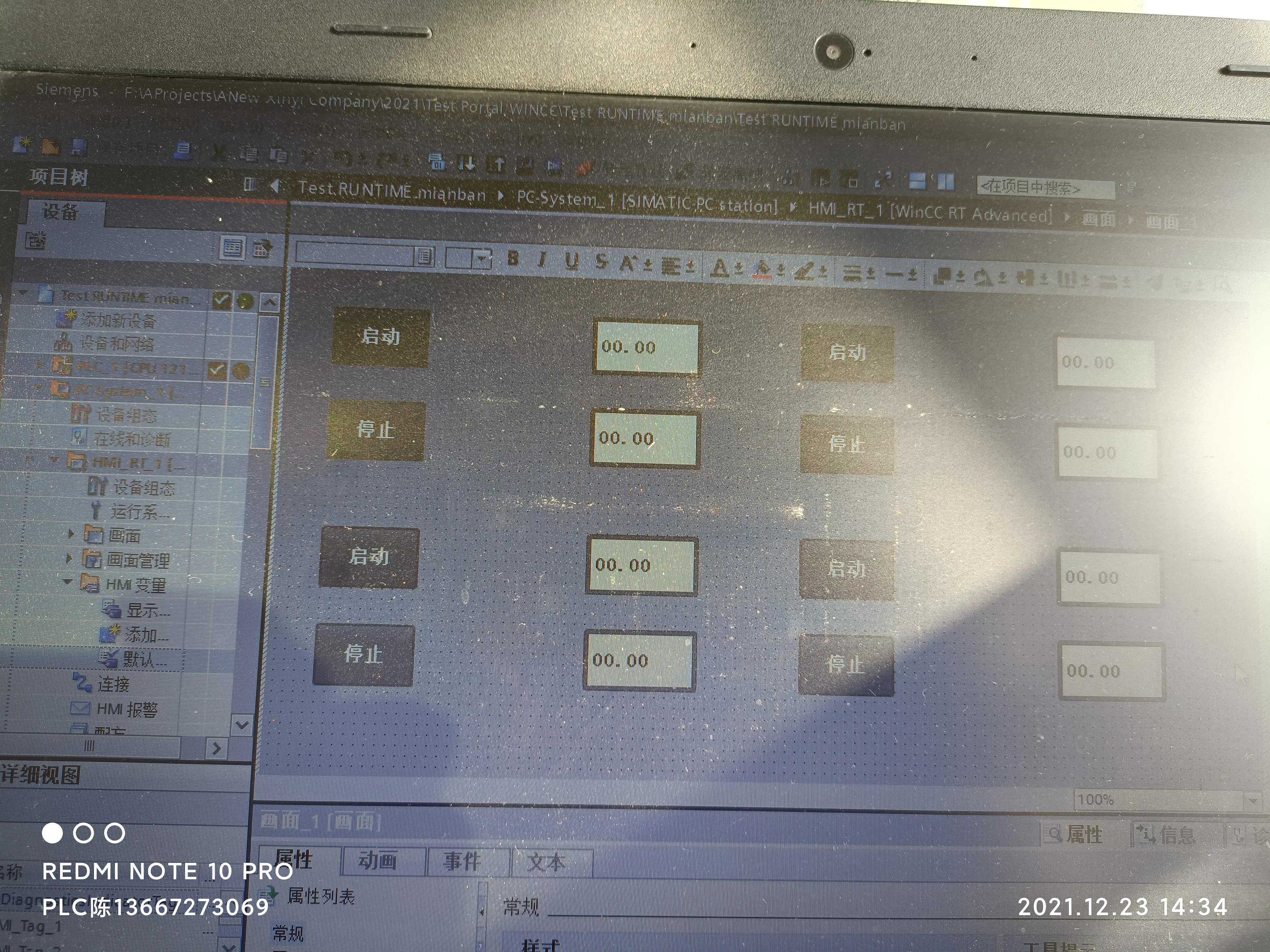

6.组态画面

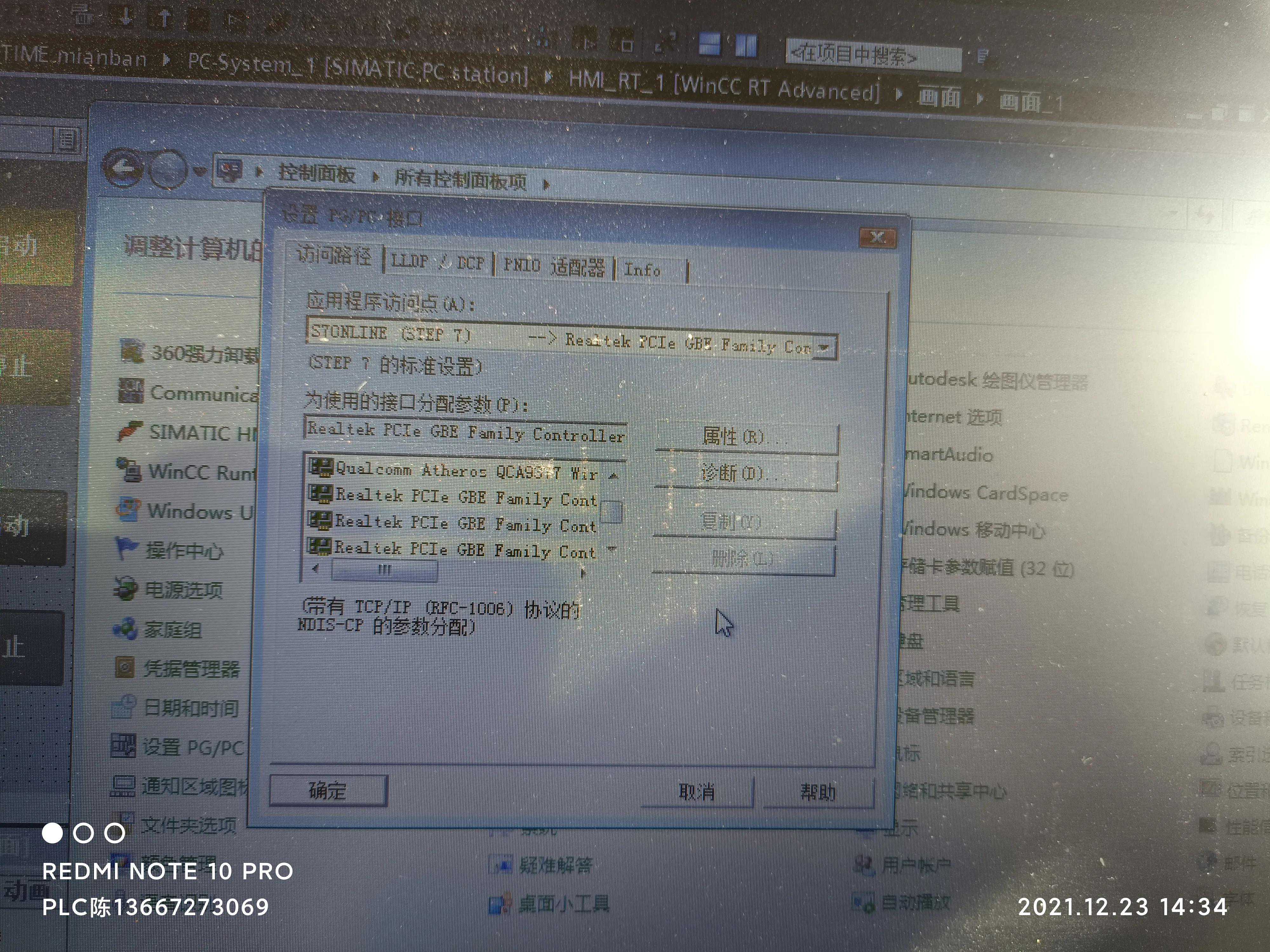

7.在控制面板，设置PGPC接口处，选择有线网络的网卡

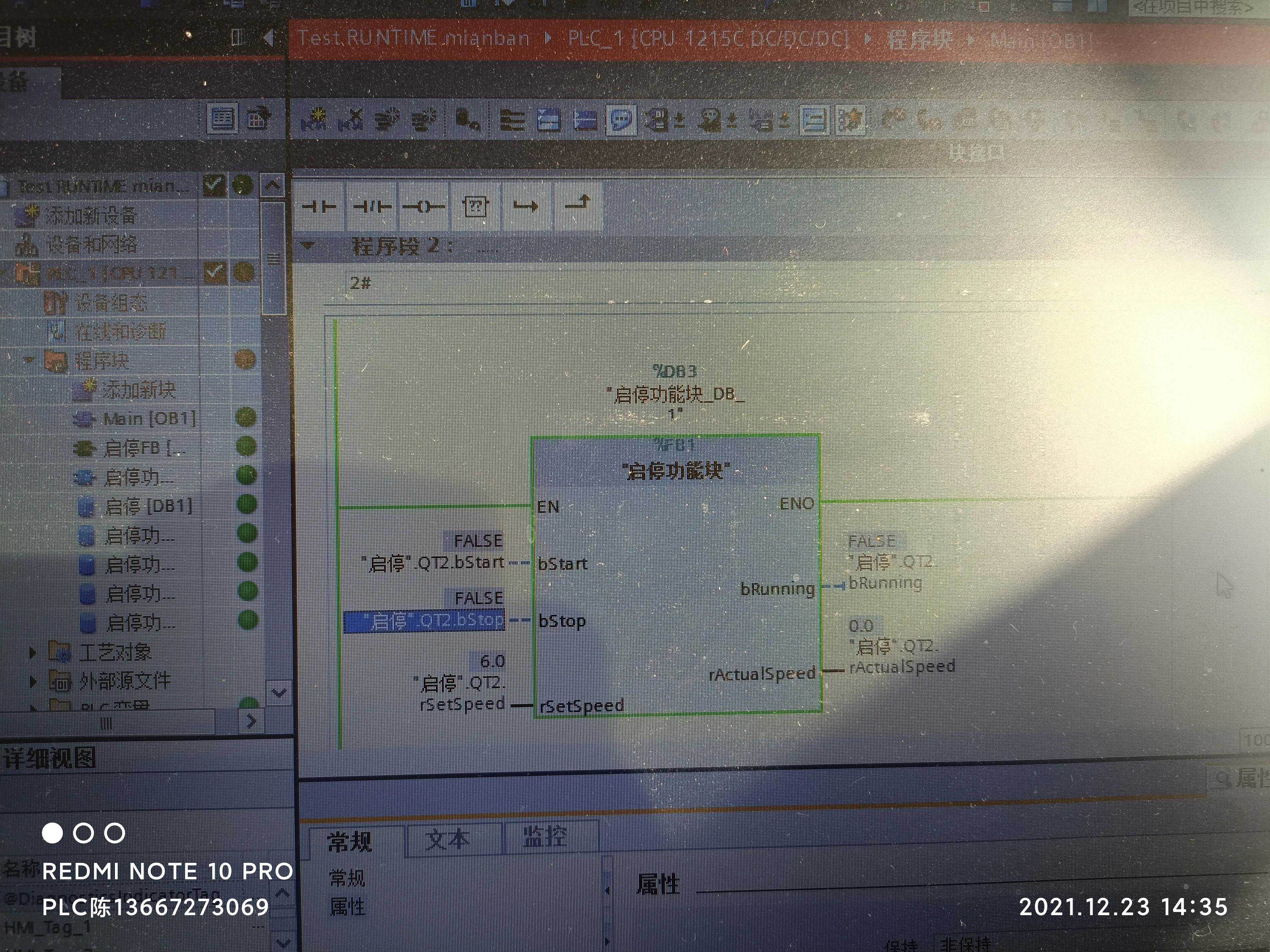

8.PLC下载程序或者仿真

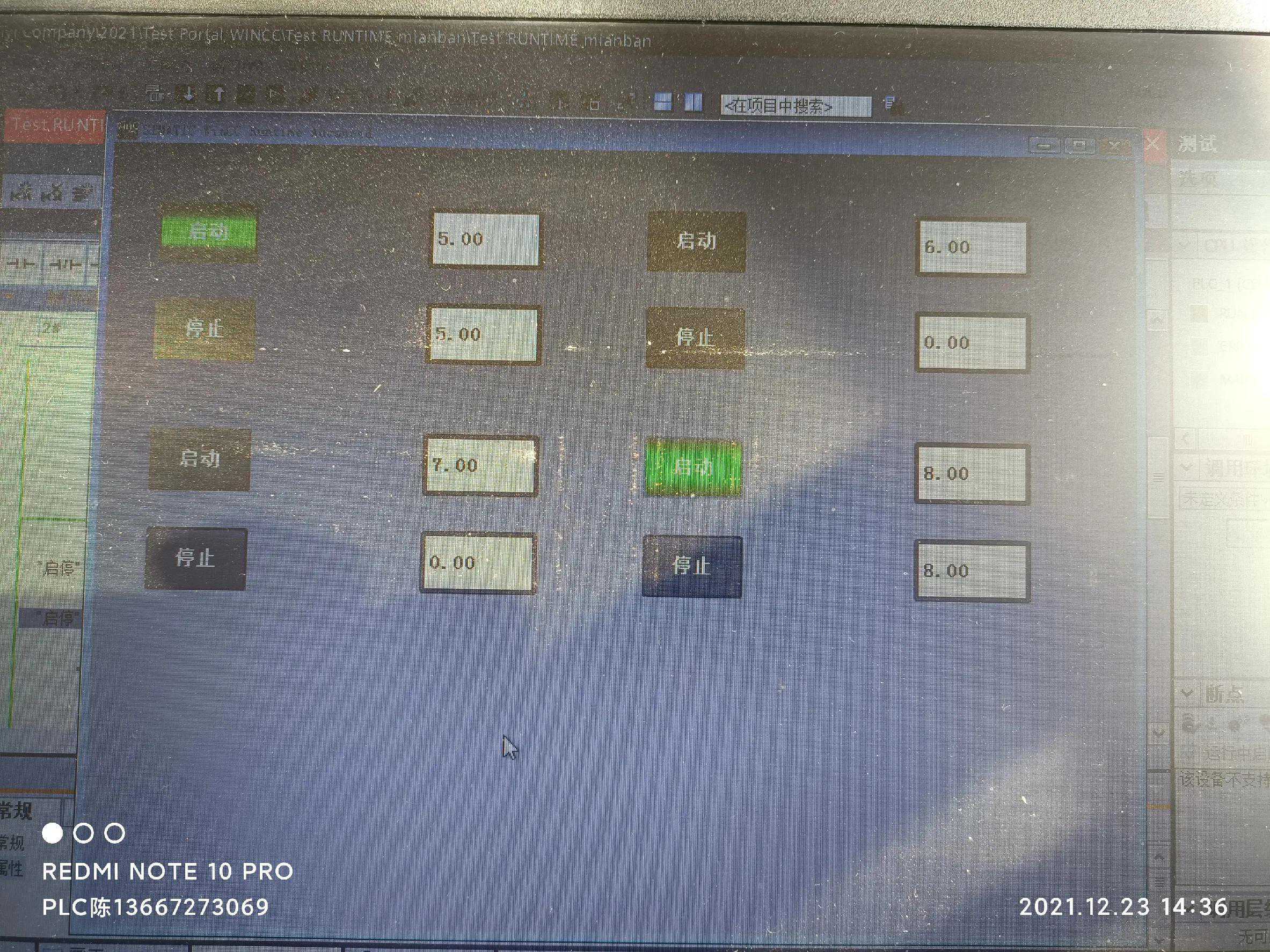

9.屏软件使用仿真或者RT进行运行调试

10.设置自动开启

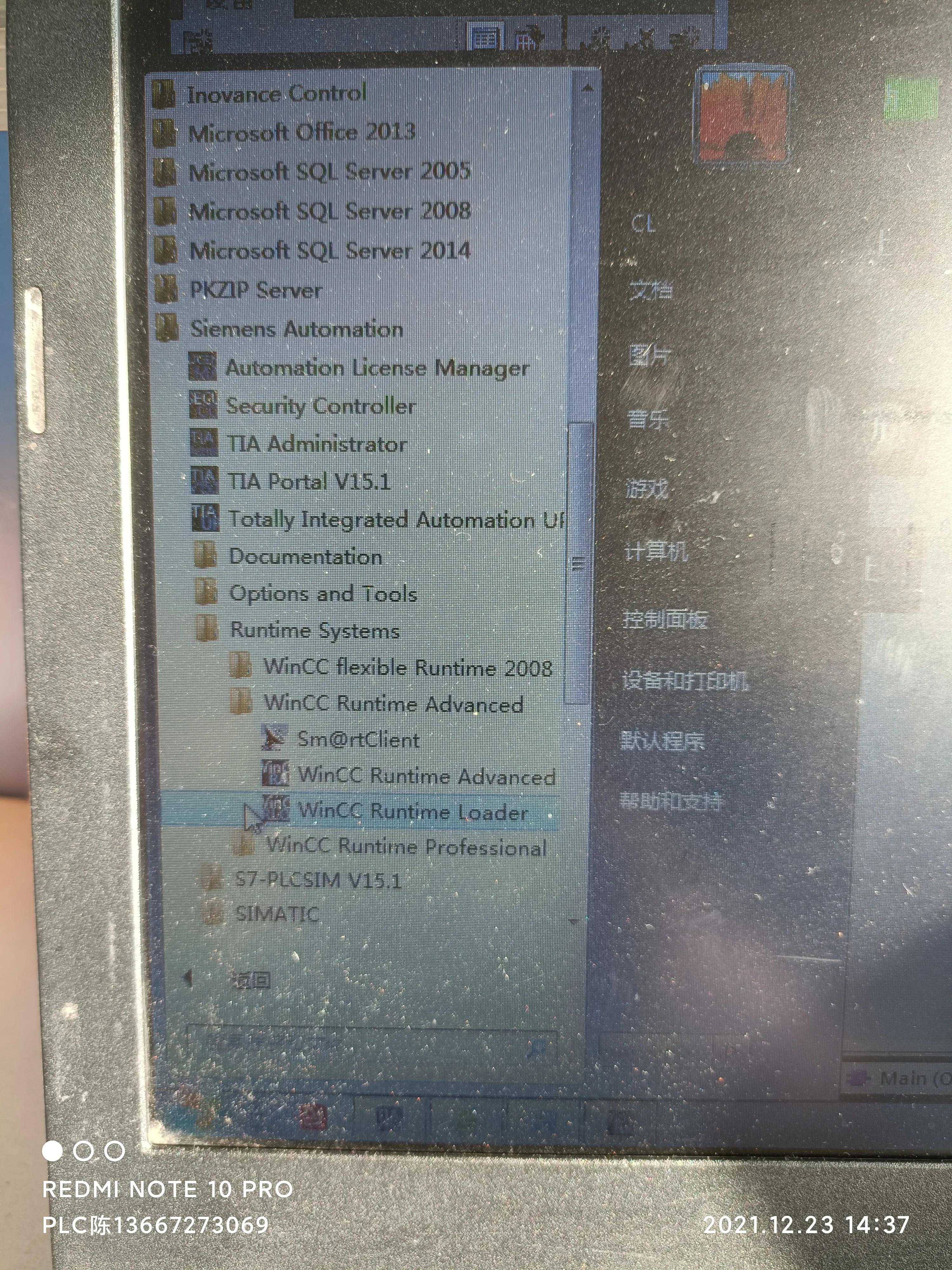

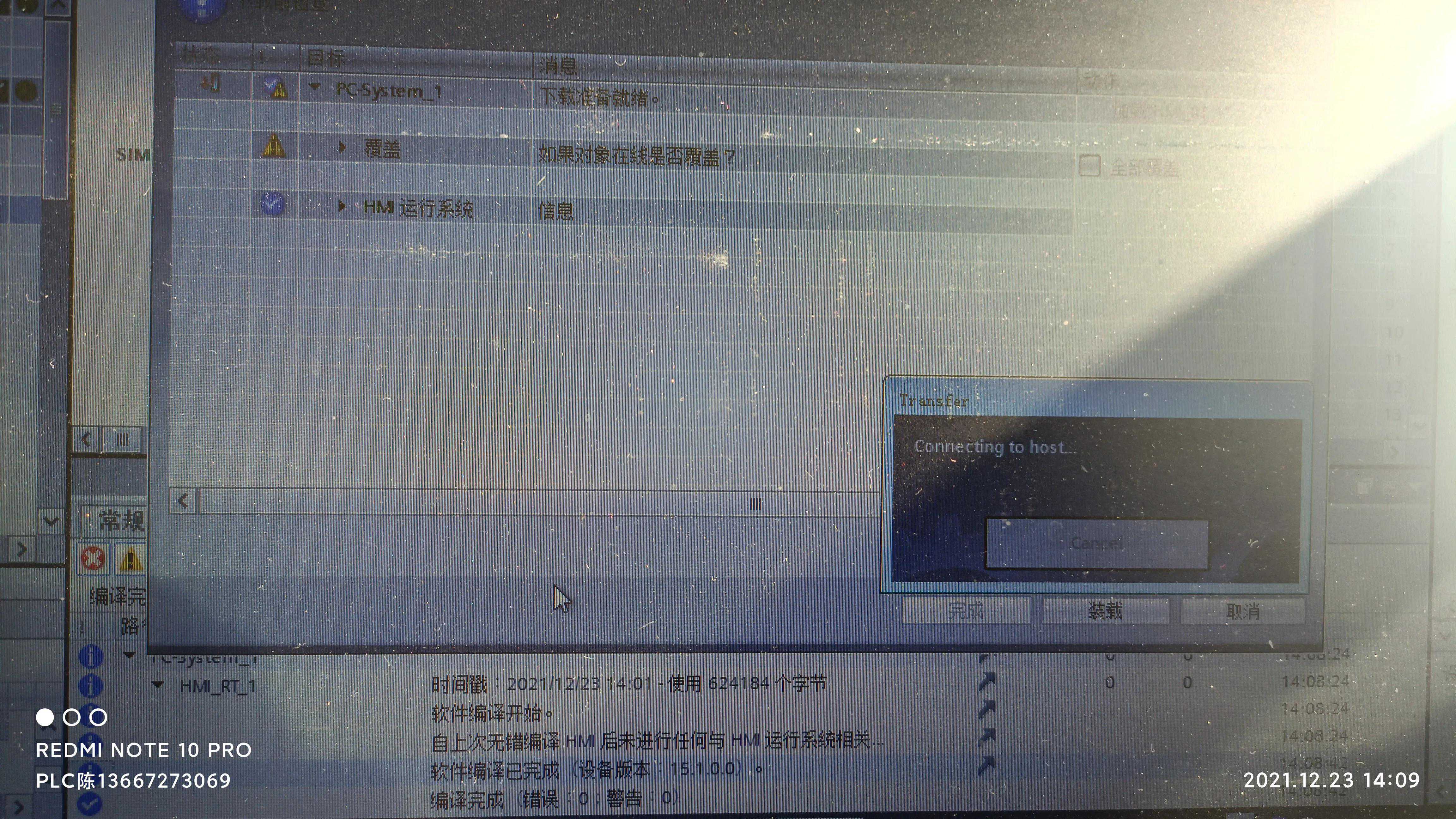

先打开开始-所有程序-SiemensAutomation-Runtimesystem-Winccruntimeadvanced-Winccruntimeload。提示未装载，回到博图团软件，下载屏软件，直到下载成功。

把Winccruntimeload拖入开始-所有程序-启动下，再次启动电脑就会自动打开运行了。

这个测试项目是和面板功能混着做的，测试的时候可以不用考虑这个面板功能。

在报表，动画，数据采集不太多的时候，可以考虑使用这种上位机方式，省略了太麻烦的WINCC编程。

初学，仅供参考。
